Kalkulator elementów stalowych to program, który ma zastosowanie w projektowaniu różnych elementów stalowych, zgodnie z normą stalową PN-90/B-03200. Zawiera biblioteki przekrojów kilkudziesięciu wyrobów stalowych stosowanych w konstrukcjach budowlanych, z podziałem na trzy grupy: profile gorącowalcowane (dwuteowniki, ceowniki, kątowniki, teowniki, rury i pręty okrągłe), przekroje spawane z blach (dwuteowniki, przekroje skrzynkowe, teowniki), profile zimnogięte (rury prostokątne i kwadratowe, ceowniki i kątowniki). Użytkownik ma także możliwość zadeklarowania własnych rur okrągłych i prostokątnych, kątowników, a także spawanych przekrojów dwuteowych, teowych i skrzynkowych. Pojedyncze profile można składać w przekroje złożone wielogałęziowe o różnorodnych układach, łączonych przewiązkami lub bezpośrednio spoinami.
Kalkulator Elementów Stalowych może być wykorzystywany w projektowaniu różnych elementów stalowych (belek walcowanych i spawanych, słupów jedno i wielogałęziowych, płatwi, prętów kratownic, stężeń, itp.) zgodnie z normą stalową PN-90/B-03200.
Zawarte są w nim biblioteki przekrojów kilkudziesięciu wyrobów stalowych stosowanych w konstrukcjach budowlanych, z podziałem na trzy grupy:
- profile gorącowalcowane (dwuteowniki, ceowniki, kątowniki, teowniki, rury i pręty okrągłe),
- przekroje spawane z blach (dwuteowniki, przekroje skrzynkowe, teowniki),
- profile zimnogięte (rury prostokątne i kwadratowe, ceowniki i kątowniki).
Użytkownik ma także możliwość zadeklarowania własnych rur okrągłych i prostokątnych, kątowników, a także spawanych przekrojów dwuteowych, teowych i skrzynkowych. Pojedyncze profile można składać w przekroje złożone wielogałęziowe o różnorodnych układach, łączonych przewiązkami lub bezpośrednio spoinami.
Możliwe jest zawarcie w jednym pliku dotyczącym danego obiektu (w jednym zadaniu projektowym) obliczeń wielu różnych stalowych elementów konstrukcyjnych, a opcja Menadżera elementów umożliwia zarządzanie tymi elementami.

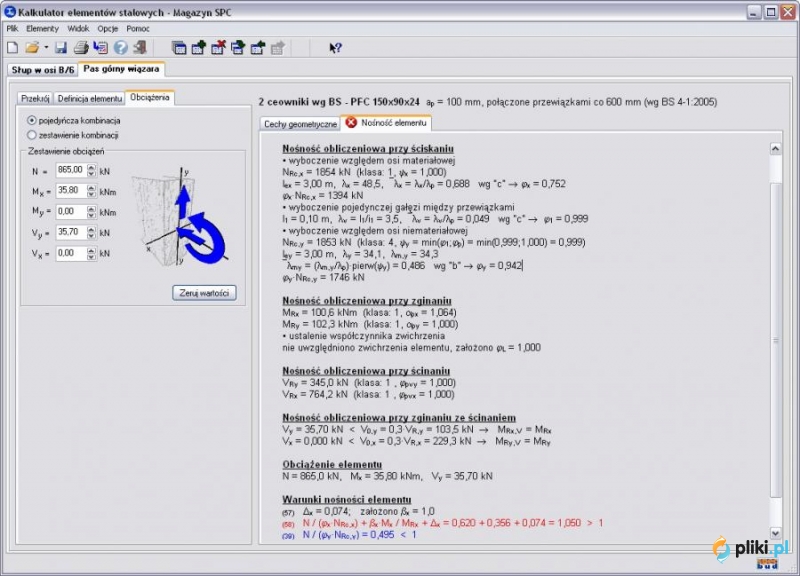

Pierwszą grupę wyników stanowi komplet parametrów geometrycznych obliczanego przekroju, drugą – nośności obliczeniowe przekrojów i elementów, a trzecią – normowe warunki nośności i stateczności.
Dostępne są następujące opcje wymiarowania elementów stalowych:
- zginanie, także dwukierunkowe, z uwzględnieniem zwichrzenia,
- osiowe rozciąganie / ściskanie, z uwzględnieniem wyboczenia giętnego w obu płaszczyznach głównych oraz wyboczenia skrętnego i giętno-skrętnego,
- ściskanie / rozciąganie mimośrodowe,
- ścinanie,
- rozciąganie pojedynczych kształtowników walcowanych mocowanych mimośrodowo, także z uwzględnieniem osłabienia otworami na śruby.
Pobierz Kalkulator elementów stalowych za darmo pełna wersja programu https://www.specbud.pl/programy/kalkulator-elementow-stalowych,741
